Fabricant de màquines d'anivellament de bobines de la Xina
Mar 16, 2026
Hola, sóc Silas Huang, fundador de Shanghai HOYO Industries Co., Ltd. Amb més de 20 anys d'experiència en la indústria de la línia de producció de bobines de metall de tall-a-longitud, la nostra empresa ha crescut fins a convertir-se en un dels principals fabricants professionals de la Xina de línies de tall de bobina de metall-a-. Avui ens centrem a oferir als clients globals solucions completes de línia de processament i tall de metall.
Com a unitat central de la línia de producció, una màquina d'anivellament de bobines té un paper fonamental, ja que el seu rendiment afecta directament la qualitat del producte acabat. Aquí, es descriu breument el seu principi de funcionament i els paràmetres clau per a l'ajust.
Quina és la funció principal d'una màquina d'anivellament?
En una línia de tall de bobina-a-la longitud, la funció principal d'una màquina d'anivellament és aplanar la bobina metàl·lica i alliberar completament la seva tensió interna. Sense l'anivellament adequat, la tensió interna es pot redistribuir durant els processos aigües avall, com ara el tall per làser, el punxonat o la soldadura, la qual cosa pot provocar que la làmina desenvolupi ones de vora, distorsió o deformació, donant lloc a desviacions dimensionals a les peces acabades.
Principi de funcionament bàsic d'una màquina d'anivellament amb rodets
1. Doblació repetida a través de diversos rodets
La bobina metàl·lica passa per una sèrie de corrons d'anivellament disposats en posicions altes i inferiors. A mesura que el full es mou a través de cada parell de corrons, es doblega repetidament en sentit contrari. La magnitud de la flexió disminueix gradualment des del costat d'entrada fins al costat de sortida, formant un patró similar a una ona sinusoïdal que s'esmorteix gradualment.
2. Rendiment progressiu
Amb un moment de flexió suficient, les capes exteriors del metall superen primer el seu límit elàstic i entren a la zona de deformació plàstica, mentre que les capes interiors romanen dins del rang elàstic.
3. Recuperació elàstica a un estat neutral
Quan la làmina surt del corró final, només queda una capa elàstica molt fina capaç de tornar elàstic. Les zones que han patit una deformació plàstica ja no reboten. Com a resultat, la tensió residual a tota la làmina es redistribueix i s'anivella de manera efectiva, deixant la làmina plana en la seva forma general.
Paràmetres ajustables de la clau de la màquina d'anivellament de la bobina
Reducció (penetració del rotllo)
El paràmetre de reducció es determina en funció del gruix del material i el límit de fluència. Els corrons d'entrada solen aplicar una reducció més gran per eliminar les ones principals, mentre que els corrons posteriors disminueixen gradualment la reducció per a una anivellació fina. Si la reducció és massa petita, l'efecte d'anivellament serà insuficient; si és massa gran, pot causar marques de rotllo o ondulacions secundàries.
Pas de rotlle (espaiat entre rotlles)
L'espai entre rodets ha de coincidir amb el gruix del material. L'espai entre rotlles més petit dóna com a resultat un radi de flexió més petit i millora la capacitat de la màquina per corregir l'ondulació fina. Per tant, ajustar el pas de rodatge és un mètode clau per resoldre els defectes de l'ona.
Control de tensió
La tensió entre el desbobinador i el desbobinador ha de romandre estable i correctament equilibrada. Per exemple, la tensió de la unitat al desenrotllador es pot calcular en aproximadament 25 MPa, amb un rang d'ajust controlat dins del ±15%. La tensió estable ajuda a prevenir la desviació i la deformació del full durant el processament.
Velocitat de funcionament
Les plaques gruixudes requereixen velocitats més baixes amb un parell més elevat, mentre que els materials més prims poden córrer a velocitats més altes. La velocitat de funcionament s'ha de coordinar amb altres paràmetres com ara la reducció de la tensió i el rotllo.
Gestió de la temperatura
La temperatura de la bobina d'acer abans d'entrar a la màquina s'ha de controlar per sota dels 40 graus, amb un màxim que no superi els 70 graus, per evitar defectes de la forma de la placa.
Pautes d'operació i manteniment
Inspecció prèvia a la-càrrega
Abans d'introduir material a la línia, inspeccioneu la superfície del full per assegurar-vos que no hi hagi objectes estranys com ara cinta adhesiva, corretges d'embalatge o altres residus que puguin danyar els corrons d'anivellament.
Condició de la superfície del rotlle
Els rotlles de treball han d'estar lliures de defectes com ara marques de sagnat, rascades o acumulació de material. La diferència de diàmetre entre els rodets de treball superior i inferior s'ha de mantenir dins de 0,02 mm. Netegeu les superfícies del rotlle amb regularitat i apliqueu una lubricació adequada per evitar l'acumulació de deixalles que puguin causar marques de pressió a la làmina.
Inspecció i substitució periòdica
Utilitzeu palpadors per comprovar periòdicament la consistència de l'espai del rodet. Si el desgast d'un únic rotlle supera els 0,05 mm, s'ha de substituir o reacondicionar ràpidament. Quan el calendari de producció canvia (per exemple, el canvi de tires estretes a material més ample), els rotlles de treball també s'han de substituir en conseqüència.
Manteniment d'apagada
Si la màquina s'aturarà durant més de 8 hores, s'hauria d'aixecar el conjunt del rodet superior per evitar que els corrons romanguin sota pressió constant, cosa que podria provocar una deformació amb el temps.
Com verificar que la vostra bobina s'ha anivellat correctament
Straightedge + Feeler Gauge
Un mètode tradicional però intuïtiu per comprovar la planitud.
I-Unitat d'escaneig làser
Aquest sistema converteix els punts alts i baixos de tot el full en un mapa de contorn-codificat per colors, fent visible immediatament qualsevol deformació o desnivell.
Utilitzem una unitat d'inspecció equipada amb tecnologia d'escaneig làser integrada capaç d'adquisició de dades d'alta{0}}precisió i sortida visual-en temps real. En comparació amb el mètode tradicional de regla i calibre, aquesta solució permet una avaluació ràpida i-de la planitud de la superfície completa de les plaques d'acer alhora que redueix la mesura manual.
Analitzador d'estrès residual de raigs X-
Aquest instrument mesura la distorsió de la gelosia superficial i proporciona una lectura quantificada del nivell de tensió restant.
Basat en el principi de difracció de raigs X-, l'analitzador detecta canvis en l'espaiat de la xarxa cristal·lina del material per determinar l'estat de tensió. Pot mesurar ràpidament l'estrès residual tant a la superfície com a les capes-superficials. Quan es combina amb tecnologies com ara l'escaneig làser, proporciona dades d'estrès contínues i precises per a màquines d'anivellament de bobines. Això permet als enginyers ajustar de manera dinàmica els paràmetres d'anivellament, evitant el sobre-anivellament que pot provocar marques de rotllo o microesquerdes, alhora que millora la qualitat del producte i l'eficiència de la producció.
Concepcions errònies habituals: anivellament de la bobina ≠ Simplement aplanant la bobina
"Com més pressió s'apliqui, millor".
Una deformació plàstica excessiva pot deixar marques de rotllo a la superfície i fins i tot pot provocar microesquerdes.
"Anivella una vegada i serà bo per sempre".
Després de processos com ara la soldadura a -alta temperatura o el tall addicional, poden reaparèixer les tensions internes, fent necessari l'anivellament secundari.
"Les làmines primes no necessiten anivellament".
Tot i que els materials prims solen tenir una tensió residual més baixa, fins i tot 0,5 mm d'ordit de vora pot ser suficient per provocar el rebuig de peces en processos de precisió com el tall per làser.
Si voleu obtenir més informació sobre Coil Leveler o parlar de necessitats específiques d'aplicacions, no dubteu a contactar amb mi per correu electrònic o escanejant el codi QR. Estaré encantat d'oferir-vos una-solució única adaptada als vostres requisits.
L'anterior és la meva visió general i anàlisi del Coil Leveler. No és simplement una "màquina d'aplanament", sinó més aviat una "reescritura d'estrès". Mitjançant una flexió controlada amb precisió i un retorn elàstic mesurable, redistribueix gradualment l'estrès intern invisible dins del metall, suavitzant aquest mapa d'estrès amagat pas a pas. Això crea una veritable superfície plana "zero-línia de base", proporcionant una base estable per a cada procés aigües avall-ja sigui tallar, doblegar o soldar.
A més de màquines d'anivellament de bobines, també oferim
Línies de tall
Línia de tall a la longitud

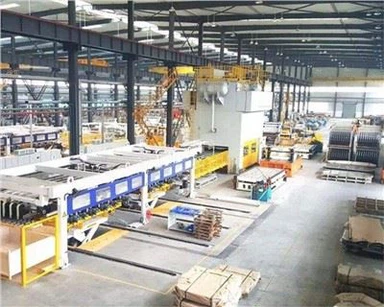

Línies en blanc
